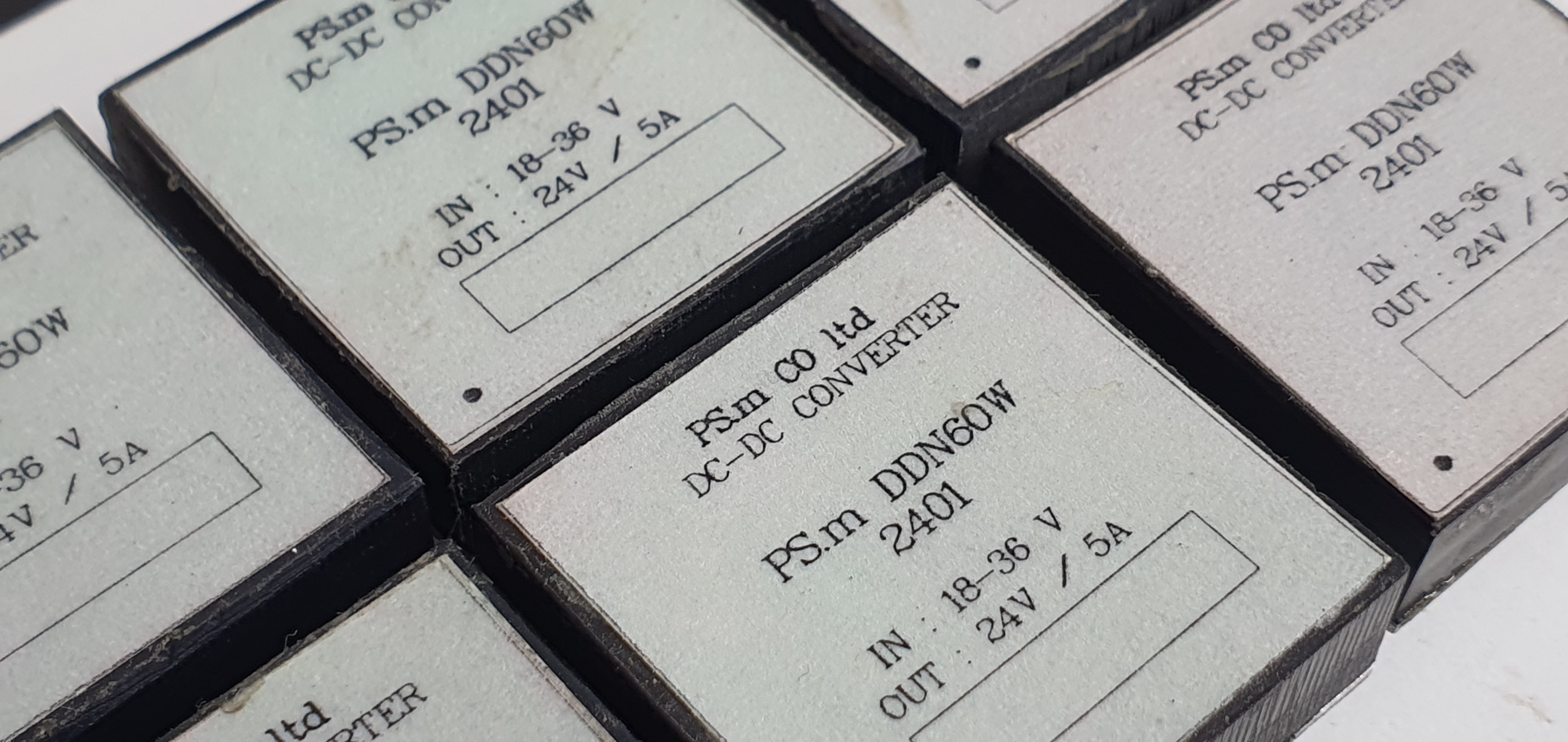

معرفی DC To DC غیرایزوله : DDN60W

DDN60W یکی از خانواده مبدل های غیر ایزوله با فناوری کاهنده (BUCK) با حداکثر جریان خروجی 5 آمپر است که توسط تیم تحقیق و توسعه شرکت مهندسی پویا صنعت مدار طراحی شده است فرکانس کاری 2MHZ باعث شده ابعاد آن بسیار کوچک شود، همچنین توابع کنترلی متنوع و محدوده دمای کاری این قطعه کاربرد فراوانی در انواع زیر سامانه های یکپارچه PSU ایجاد می کند. این محصول قابل ارائه در خروجی های سفارشی است.

  • رنج ولتاژ ورودی

    خانواده DDN60W از ولتاژ ورودی 18 ولت تا 36 ولت عملکرد بهینه را دارد.

  • راندمان بالا

    بیشینه راندمان این محصول 95% است.

  • شرایط محیطی

    این محصول قابلیت کارکرد از 40- تا +65 درجه سانتی گراد را داراست همچینین رطوبت 95%  هوا تاثیری بر عملکرد محصول نمی گذارد.

  • ابعاد

    این محصول با ابعاد   0.35*1.2*1.2  اینچ توان 60 وات را در اختیار قرار می دهد.

  • وزن

    وزن مبدل های این خانواده 17 گرم است

قابلیت تنظیم ولتاژ خروجی

خانواده DDN60W  دارای پایه ADJ است که به وسیله ی آن ولتاژ خروجی را می توان تا 10 درصد ولتاژ نامی  تغییر داد

قابلیت قطع و وصل خروجی

خروجی خانواده DDN60W را می توان با زمین کردن پایه ی EN خاموش و باآزاد گذشتن این پایه فعال کرد.

این ویژگی محصول DDN60W را کنترل پذیر و قابلیت اطمینان آن را بالاتر برده است

ریپل و اسپایک کم

ریپل و اسپایک کم خانواده DDN60W ، به این محصول قابلیت استفاده در مدارهای حساس به نویز را داده است

تست شده در آزمایشگاه های معتبر

این محصول دارای استانداردهای مختلفی است از جمله

1- استاندارد آزمون محیطی دمای بالا

IDS-810-2

2- استاندارد آرمون محیطی دمای پایین IDS-810-3

3-استاندارد آزمون ارتعاش IDS-810-15

4- استاندارد آزمون شوک IDS-810-17

حفاظت‌های ورودی و خروجی

این محصول دارای حفاظت های مختلفی است که استفاده از آن را آسان و ایمن می کند

1-حفاظت در برابر کاهش ولتاژ ورودی
 2-حفاظت در برابر اتصال کوتاه
 3-حفاظت در برابر افزایش دما
4- حفاظت در برابر افزایش ولتاژ خروجی
5-دارای حفاظت در برابر اضافه بار

نتیجه گیری



خانواده DDN60W  مجهز به مدار راه انداز آرام((SOFT START با حفاظت در برابر اتصال کوتاه و افزایش جریان و حفاظت در برابر کاهش ولتاژ ورودی و افزایش دمای کیس با وزن 17 گرم دارای توابع کنترلی بسیار پیشرفته به شرح زیر است:
SYNC برای همزمانی چند کانورتر  به منظور کاهش تاثیر اعوجاج انتشاری
Imon نمایشگر مقدار جریان خروجی کالیبره شده بصورت خطی بین 0 تا 1 ولت.
EN برای روشن یا خاموش کردن خروجی کانورتر
ADJ برای تنظیم ولتاژ خروجی در بازه 10% مقدار نامی
Ictrl برای تنظیم جریان خروجی از 0 تا 5 آمپر با یک ولتاژ خطی از 0 تا 1 ولت
PG نمایشگر سلامت ولتاژ خروجی
و مجهز به مدار راه انداز آرام(SOFT START)

 حفاظت در برابر اتصال کوتاه و افزایش دمای کیس

دیتاشیت و جزئیات فنی

مشاهده دیتاشیت مبدل Dc To Dc Ps.m DDN 60W
