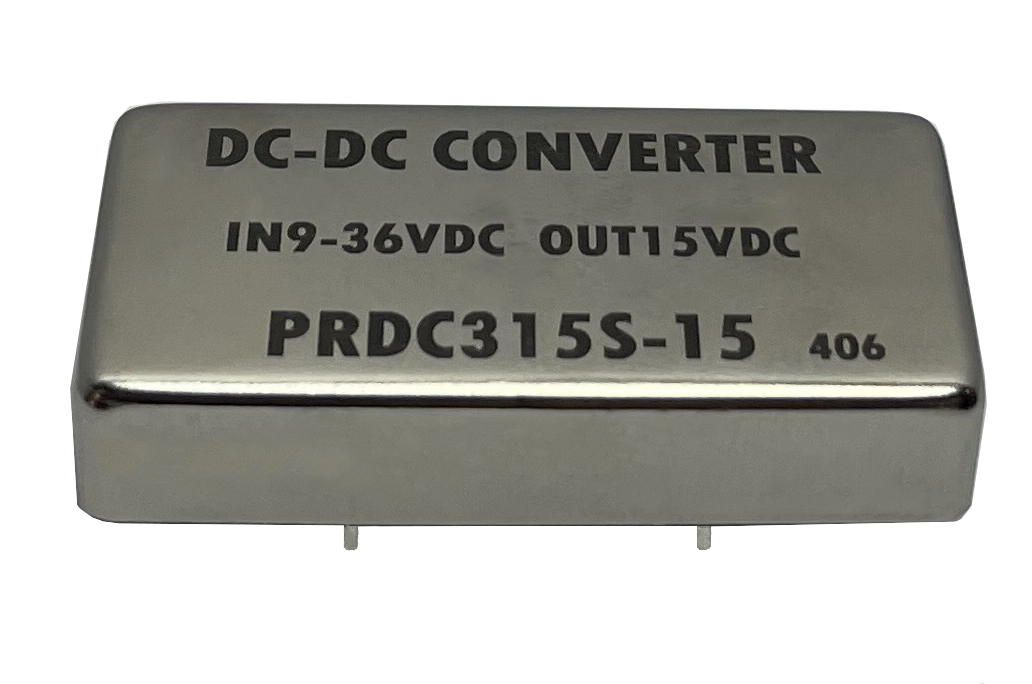

معرفی DC To DC ایزوله : PRDC315S

خانواده PRDC315S ، محصولات 15 وات از دسته محصولات ایزوله منطبق بر PINOUT استاندارد است که به سفارش مشتری برای جایگزینی محصول MKW2600 شرکت MINMAX توسط تیم تحقیق و توسعه شرکت مهندسی پویا صنعت مدار طراحی و ساخته شده است. این محصول قابل ارائه در خروجی های سفارشی است.

  • رنج ولتاژ ورودی

    این محصول از ولتاژ ورودی 9 ولت تا 36 ولت عملکرد بهینه را دارد.

  • وزن

    وزن مبدل های این خانواده 35 گرم است.

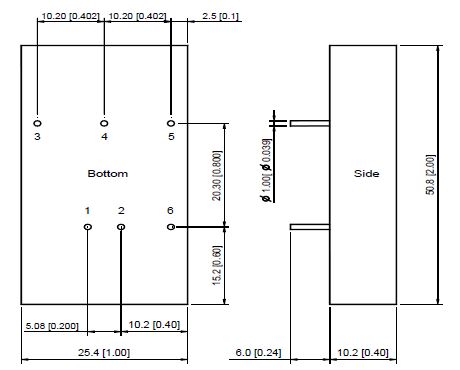

  • ابعاد

    این محصول با ابعاد 0.4*1*2 اینچ توان 30 وات را در اختیار قرار می دهد.

  • شرایط محیطی

    این محصول قابلیت کارکرد از 40- تا +65 درجه سانتی گراد را داراست همچینین رطوبت 95%  هوا تاثیری بر عملکرد محصول نمی گذارد.

  • راندمان

    بیشینه راندمان این محصول 87% است.

  • ایزولاسیون

    این محصول دارای عایق ولتاژی 1000 ولتی است و در این ولتاژها مقاومت عایقی بالای 1000 مگا اهمی را از خود نشان می دهد.

قابلیت تنظیم ولتاژ خروجی

خانواده PRDC315S دارای پایه TRIM است که به وسیله ی آن ولتاژ خروجی را می توان تا 10 درصد ولتاژ نامی  تغییر داد

قابلیت قطع و وصل خروجی

خروجی این محصوخانواده PRDC315S را می توان با زمین کردن پایه ی Ctrl خاموش و باآزاد گذشتن این پایه فعال کرد.

این ویژگی محصول PRDC315S را کنترل پذیر و قابلیت اطمینان آن را بالاتر برده است

ریپل و اسپایک کم

ریپل و اسپایک کم خانواده PRDC315S ، به این محصول قابلیت استفاده در مدارهای حساس به نویز را داده است

تست شده در آزمایشگاه های معتبر

این محصول دارای استانداردهای مختلفی است از جمله

1- استاندارد آزمون محیطی دمای بالا

IDS-810-2

2- استاندارد آرمون محیطی دمای پایین IDS-810-3

3-استاندارد آزمون ارتعاش IDS-810-15

4- استاندارد آزمون شوک IDS-810-17

حفاظت‌های ورودی و خروجی

این محصول دارای حفاظت های مختلفی است که استفاده از آن را آسان و ایمن می کند

1-حفاظت در برابر کاهش ولتاژ ورودی
 2-حفاظت در برابر اتصال کوتاه
 3-حفاظت در برابر افزایش دما
4- حفاظت در برابر افزایش ولتاژ خروجی
5-دارای حفاظت در برابر اضافه بار

نتیجه گیری

PRDC315S به جهت  PINOUT  استاندارد و رعایت ملاحظات عملکردی و محیطی رقیب جدی محصولات مشابه خارجی است. حفاظت در برابر اضافه جریان خروجی، حفاظت در برابر کاهش ولتاژ ورودی، رعایت الزامات استاندارد که در هر شرایطی از عملکرد ایمن و پایدار برخوردار باشد، به کاربر این امکان را می‌دهد تا جایگزین جدی برای کاربردهایی با PINOUT  استاندارد داشته باشد.
