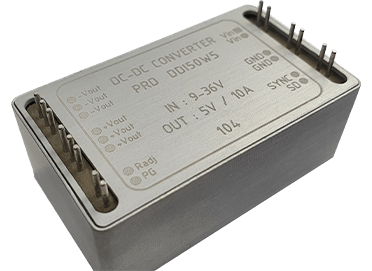

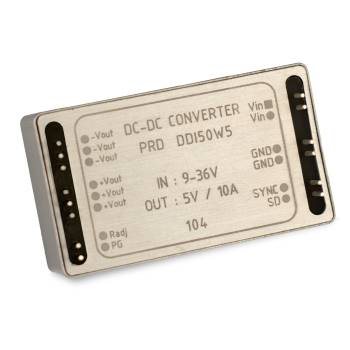

معرفی DC To DC ایزوله : DDI50W

خانواده DDI50W یکی از خانواده محصولات سفارشی ایزوله با توان خروجی 50 وات است که توسط واحد تحقیق و توسعه شرکت مهندسی پویا صنعت مدار طراحی شده است. این محصول قابل ارائه در خروجی های سفارشی است.



  • رنج ولتاژ ورودی

    خانواده DDI50W از ولتاژ ورودی 9 ولت تا 36 ولت عملکرد بهینه را دارد.

  • شرایط محیطی

    این محصول قابلیت کارکرد از 40- تا +65 درجه سانتی گراد را داراست همچینین رطوبت 95%  هوا تاثیری بر عملکرد محصول نمی گذارد.

  • راندمان بالا

    بیشینه راندمان این محصول 90% است.

  • ابعاد

    این محصول با ابعاد   0.9*1.4*2.4  اینچ توان 50 وات را در اختیار قرار می دهد.

  • ایزولاسیون

    این محصول دارای عایق ولتاژی 1000 ولتی است و در این ولتاژها مقاومت عایقی بالای 1000 مگا اهمی را از خود نشان می دهد.

قابلیت تنظیم ولتاژ خروجی

خانواده DDI50W  دارای پایه Radj است که به وسیله ی آن ولتاژ خروجی را می توان تا 10 درصد ولتاژ نامی  تغییر داد

قابلیت قطع و وصل خروجی

خروجی خانواده DDI50W را می توان با زمین کردن پایه ی SD خاموش و باآزاد گذشتن این پایه فعال کرد.

این ویژگی محصول DDI50W را کنترل پذیر و قابلیت اطمینان آن را بالاتر برده است

ریپل و اسپایک کم

ریپل و اسپایک کم خانواده DDI50W ، به این محصول قابلیت استفاده در مدارهای حساس به نویز را داده است

تست شده در آزمایشگاه های معتبر

این محصول دارای استانداردهای مختلفی است از جمله

1- استاندارد آزمون محیطی دمای بالا

 IDS-810-2

2- استاندارد آرمون محیطی دمای پایین IDS-810-3

3-استاندارد آزمون ارتعاش IDS-810-15

4- استاندارد آزمون شوک IDS-810-17

حفاظت‌های ورودی و خروجی

این محصول دارای حفاظت های مختلفی است که استفاده از آن را آسان و ایمن می کند

1-حفاظت در برابر کاهش ولتاژ ورودی
 2-حفاظت در برابر اتصال کوتاه
 3-حفاظت در برابر افزایش دما
4- حفاظت در برابر افزایش ولتاژ خروجی
5-دارای حفاظت در برابر اضافه بار

نتیجه گیری



DDI50W با دارا بودن ویژگی‌های حفاظتی ‌نظیر حفاظت در برابر اضافه جریان خروجی، حفاظت در برابر  تغییرات ولتاژ خروجی (بیش از ۱۰ درصد) و کاهش ولتاژ ورودی، به شما این اطمینان را می دهد که در هر شرایطی از عملکرد ایمن و پایدار برخوردار باشد. همچنین قابلیت تنظیم ولتاژ خروجی تا ۱۰ درصد ولتاژ نامی به کاربر این امکان را می‌دهد تا ولتاژ خروجی را به دقت مطابق با نیاز خود تنظیم کند.
 DDI50W این امکان را به مهندسین طراح می دهد تا فرکانس کاری مبدل را توسط اسیلاتور بیرونی همزمان کند این قابلیت همزمانی توسط پالس ورودی با فرکانس تا ۲۵۰ کیلوهرتز،  انعطاف بیشتری در کاربردهای مختلف ارائه می‌دهد و مانع تشدید تداخلات الکترومغناطیسی در زیر سامانه های PSU که شامل چند کانورتر هستند می گردد. این محصول همچنین مجهز به مدار راه‌انداز آرام (soft start) است که به حفظ سلامت مصرف کننده در لحظات راه اندازی کمک می‌کند. همچنین با مصرف بی باری بسیار کم و راندمان بالا، و کیس فلزی شش وجهی شیلد شده مهر و موم شده، این محصول مقاومت بالایی در برابر شرایط محیطی نظیر ضربه، گرد و غبار و رطوبت و فشار دارد.از طرفی پایداری حرارتی بالای این مبدل باعث کمترین تغییرات ولتاژ خروجی در بازه دمایی کاری محصول می گردد.

دیتاشیت و جزئیات فنی

مشاهده دیتاشیت مبدل DC To DC PS.m DDI50W
