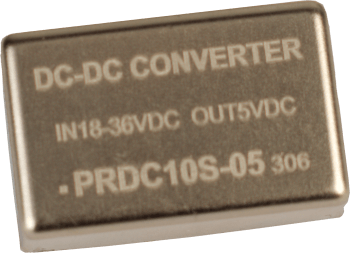

معرفی DC To DC ایزوله : PRDC10W

خانواده  PRDC-10 از محصولات 10 وات ایزوله توسعه یافته از خانواده DDI10W است این محصول با چگالی توان بر واحد حجم بیش از 25w/in^3 منطبق بر PINOUT استاندارد است که به سفارش مشتری برای جایگزینی محصول MIW5000 شرکت MINMAX توسط تیم تحقیق و توسعه شرکت مهندسی پویا صنعت مدار طراحی و ساخته شده است. این محصول در دو نوع تک خروجی و  دو خروجی متقارن تولید و قابل ارائه در ولتاژ خروجی های سفارشی است.



  • رنج ولتاژ ورودی

    خانواده DDI10W از ولتاژ ورودی 18 ولت تا 36 ولت عملکرد بهینه را دارد.

  • موازی کردن ولتاژهای خروجی

    خانواده PRDC10W قابلیت موازی سازی جهت افزایش توان خروجی را حتی زمانی که از چندین منبع ولتاژ ورودی تغذیه می شوند را دارند.

  • شرایط محیطی

    این محصول قابلیت کارکرد از 40- تا +65 درجه سانتی گراد را داراست همچینین رطوبت 95%  هوا تاثیری بر عملکرد محصول نمی گذارد.

  • راندمان بالا

    بیشینه راندمان این محصول 84% است.

  • ابعاد کوچک

    این محصول با ابعاد   0.4*0.8*1.25  اینچ توان 10 وات را در اختیار قرار می دهد.

  • ایزولاسیون

    این محصول دارای عایق ولتاژی 1000 ولتی است و در این ولتاژها مقاومت عایقی بالای 1000 مگا اهمی را از خود نشان می دهد.

  • تنوع خروجی ولتاژ

    خانواده PRDC10W  در دو نوع تک خروجی و  دو خروجی متقارن طراحی و تولید شده است.

  • وزن

    وزن مبدل های این خانواده 17.3 گرم است.

ریپل و اسپایک کم

ریپل و اسپایک کم خانواده PRDC10W ، به این محصول قابلیت استفاده در مدارهای حساس به نویز را داده است

تست شده در آزمایشگاه های معتبر

این محصول دارای استانداردهای مختلفی است از جمله

1- استاندارد آزمون محیطی دمای بالا

IDS-810-2

2- استاندارد ازمون محیطی دمای پایین IDS-810-3

3-استاندارد آزمون ارتعاش IDS-810-15

4- استاندارد آزمون شوک IDS-810-17

حفاظت‌های ورودی و خروجی

این محصول دارای حفاظت های مختلفی است که استفاده از آن را آسان و ایمن می کند

1-حفاظت در برابر کاهش ولتاژ ورودی
 2-حفاظت در برابر اتصال کوتاه
3-دارای حفاظت در برابر اضافه بار

نتیجه گیری

PRDC-10 از پر مصرف ترین کانورترهای موجود در بازار است تنوع تولید در مدل های تک خروجی، یا دو خروجی متقارن، ایزولاسیون خوب، توان خروجی و ابعاد مناسب، ریپل و تلفات کم، PINOUT   استاندارد، حفاظت در برابر اتصال کوتاه و اضافه بار، حفاظت در برابر کاهش ولتاژ ورودی، دارای فیلتر Pie در ورودی، قابلیت راه اندازی آرام(SOFT START) و قابلیت کارکرد در دمای 65 تا 40- سانتی گراد پیشنهاد مناسبی برای طراحی یک زیر سامانه ماژولار ارائه  می دهد.

دیتاشیت و جزئیات فنی

مشاهده دیتاشیت مبدل DC To DC PS.m DDIC 10D
